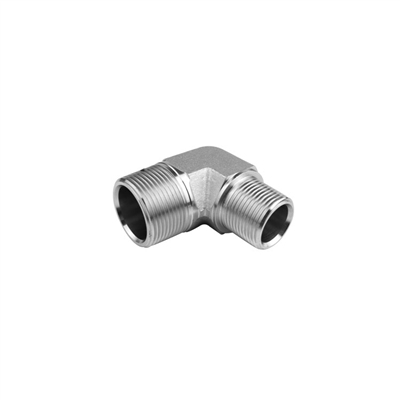

BSPT lõimejuhend B2B hankimiseks ja spetsifikatsioonide juhtimiseks



Miks on BSPT lõime juhtimine B2B hankimisel oluline?

Vedelikukontrolli komponente haldavate hankeprofessionaalide jaoks on keerme standardimine globaalsetes tarneahelates kriitiline võimalik tõrkepunkt. British Standard Pipe Taper (BSPT), mis on vormistatud rahvusvaheliste standardite, nagu ISO 7-1 ja EN 10226-1 järgi, tugineb täpsele 1:16 koonusele, et saavutada survet{7}}tihedaid liitekohti läbi metalli---metallikiilu. Suure-mahuga B2B hankimise korral võib tarnija vaikimisi õigete mõõtmete tolerantside eeldamine põhjustada katastroofilisi süsteemitõrkeid järgnevates rakendustes. Range spetsifikatsioonide kontroll tagab, et kokkupandud torujuhtmed säilitavad terviklikkuse muutuva hüdraulilise rõhu, agressiivse keemilise keskkonna ja äärmuslike termiliste tingimuste korral. Allhangete haldurid peavad käsitlema lõime geomeetriat esmase jõudlusmõõdiku, mitte sekundaarse funktsioonina. Lisaks tähendab BSPT-le tuginemine kriitilist infrastruktuuri hõlmavates veepuhastusseadmetes, HVAC-süsteemides ja pneumaatilistes juhtimisliinides, et hankevead võivad kiiresti muutuda kulukateks projektiviivitusteks.



BSPT nõuete määratlemine pakkumistes

Hinnapäringu (RFQ) dokumentide koostamisel peavad ostjad sõnaselgelt esitama nõutava keermestandardi, mitte kasutama üldisi termineid, nagu "koonusniit" või "torukeere". BSPT komponentide tugev pakkumine peaks määrama täpse reguleeriva standardi (nt ISO 7-1), vajaliku materjaliklassi (nt 316L roostevaba teras korrosioonikindluse tagamiseks või CW614N messing standardse pneumaatika jaoks) ja vajalikud pinnatöötlused. Kohandatud tootmistsüklite puhul peaksid hankerühmad arvestama minimaalsete tellimuste kogustega (MOQ), mis jäävad vahemikku 1000 kuni 5000 ühikut, olenevalt suuresti CNC-töötluse seadistamise aegadest ja tooraine hankimise piirangutest. Täpse keermemõõturi nõuete ja tolerantsiribade lisamine RFQ-sse takistab tarnijatel tööriistakulude vähendamiseks asendada kokkusobimatuid keermestustööriistu või lõikama nurki. Ostjad peavad määratlema ka pakendi spetsifikatsioonid; täppisniidid saavad transpordi ajal kergesti vigastada, nii et üksikute mullpakendite või kaitsekeermekatete nõudmine võib vähendada transpordikahjustuste määra kuni 90%.



Lekke-, kulude- ja tagastamisriskide vähendamine

Keerme ebapiisav juhtimine mõjutab otseselt omamise kogukulusid suurenenud lekke, süsteemi seisaku ja kalli toote tagastamise kaudu. Vaid 0,15 mm suurune kõrvalekalle sammu läbimõõdus või kerge kärpimisviga keerme harjas võib suurendada rõhulekete tõrgete määra üle 15% põllul kasutuselevõtu ajal. Rahvusvaheliste B2B tehingute puhul ületavad defektsete raskemetalliliitmike tagastamise logistilised kulud sageli kaupade enda tootmisväärtust, vähendades kergesti projekti üldist kasumimarginaali 20–30%. Rangete mõõtmete kontrolli rakendamine, saadetise eelkontrolli aruannete nõudmine- ja täpsete testimissurvete määramine ostulepingus vähendab neid tegevusriske ja tagab prognoositavad, suure tootlikkusega koosteprotsessid. Lisaks võivad halvasti töödeldud keermed paigaldamise ajal põhjustada lõhenemist, mis nõuab ümbritsevate komponentide hävitavat eemaldamist ja väljavahetamist. See liitkahjude stsenaarium toob esile, miks spetsifikatsioonide esialgsesse kontrolli investeerimine annab suurte{13}}mahtudega importijatele mõõdetavat investeeringutasuvust.



Kuidas võrrelda BSPT spetsifikatsioone ja BSPT vs NPT Fit

Tarnijate võimaluste hindamine nõuab BSPT parameetrite sügavat tehnilist mõistmist, eriti hankimisel piirkondadest, kus on levinud ka National Pipe Taper (NPT), näiteks Põhja-Ameerikas. Kuigi mõlemad keermetüübid kasutavad identset koonuse suhet 1:16, on nende sisegeomeetria ja keermeprofiilid põhimõtteliselt kokkusobimatud. Katse siduda BSPT isane liitmik NPT emaspordiga põhjustab paratamatult spiraalset lekketeed ja võimalikku keerme lõhenemist, mis muudab spetsifikatsiooni selguse ja tarnija tehnilise auditi hindamisfaasis ülitähtsaks. See geograafiline lahknevus nõuab, et globaalsed hankimismeeskonnad säilitaksid ranged osade arvu{5}}kontrollid, et vältida varude segunemist lao tasemel.



BSPT põhiparameetrid, mida standardida

BSPT parameetrite standardimine mitmekesise tarnijate baasil hõlmab keerme külje nurga, sammu, suuremate ja väiksemate läbimõõtude ning gabariidi pikkuse kontrollimist. BSPT keermetel on 55{10}}kraadine küljenurk ümarate harjade ja juurtega, mis on teravas kontrastis NPT 60-kraadise nurga ning lameda harjade ja juurtega. Näiteks standardse 1/2-tollise BSPT-liitmiku jaoks on vaja täpselt 14 keerme tolli kohta (TPI), mille põhiläbimõõt on 20,955 mm ja sammu läbimõõt gabariiditasandil 19,793 mm. Hankeinsenerid peavad tagama, et tarnija tehnilistel joonistel on selgesõnaliselt välja toodud need täpsed mõõtmed koos nõutava keerme kinnituspikkusega, et tagada survekindel tihend, ilma et oleks vaja kasutada liigset PTFE teipi või anaeroobseid keermetihendeid. Lisaks füüsilistele mõõtmetele peaksid ostjad standardima niitide vastuvõetava pinnaviimistluse (Ra väärtus); liigne karedus võib tihendusteibi rebida, samas kui liiga sile viimistlus võib takistada vedelate hermeetikute õiget kleepumist.



Võrdlustabelite kasutamine tarnijate hindamiseks

Hankemeeskonnad peaksid kohustama tarnijaid esitama põhjalikud tehnilised andmelehed, milles võrreldakse nende valmistatud mõõtmeid rahvusvaheliste baasstandarditega. Üksikasjalike võrdlustabelite kasutamine müüja auditi etapis aitab ostjatel kiiresti tuvastada tootjad, kellel on õiged tööriistad, keermeotsijad ja metroloogiaseadmed.

Funktsioon	BSPT (ISO 7-1)	NPT (ANSI B1.20.1)	Kooste ühilduvus
Külje nurk	55 kraadi	60 kraadi	Kokkusobimatu
Crest & Root	Ümardatud	Lamendatud	Kokkusobimatu
Koonuse suhe	1:16	1:16	Identne
1/2" samm (TPI)	14 TPI	14 TPI	Pikematšid, nurk ebaõnnestub
3/4" samm (TPI)	14 TPI	14 TPI	Pikematšid, nurk ebaõnnestub
1-tolline samm (TPI)	11 TPI	11,5 TPI	Täiesti kokkusobimatu

Tarnijate võimete rist-viitamisega selliste maatriksite suhtes saavad hankehaldurid kiiresti välja filtreerida müüjad, kellel puudub spetsiaalne CNC programmeerimine, mis on vajalik rangete BSPT tolerantside hoidmiseks, kaitstes sellega tarneahelat ristkeerme defektide ja kulukate väljatõrgete eest. Neid andmelehti taotledes peaksid ostjad küsima tarnija statistiliste protsesside juhtimise (SPC) süsteemidest ka võimeindekseid (Cpk). Cpk väärtus 1,33 või suurem keerme sammu läbimõõdul näitab, et tarnija tootmisprotsess on võimekas ja stabiilne.



Kuidas hankida stabiilse kvaliteediga BSPT tooteid

Järjepideva ja korratava kvaliteediga BSPT komponentide hankimine nõuab tehnilistest joonistest kaugemale jõudmist ja rangete tehase kvalifikatsiooniprotokollide rakendamist.



Võtmed kaasavõtmiseks

BSPT hulgimüügi ja tarneahela{0}}mõju

Spetsifikatsioonid, vastavus ja kaubandustingimused peaksid ostjad kinnitama

Rakendatavad soovitused turustajatele ja hankemeeskondadele



Korduma kippuvad küsimused

Millisele standardile peaksin viitama BSPT liitmike hankimisel?

Ebaselguse vältimiseks määrake pakkumises ISO 7-1 või EN 10226-1 koos suuruse, materjali, manomeetri nõuete ja katserõhuga.

Kas BSPT ja NPT niite saab koos kasutada?

Ei. Kuigi mõlemad kasutavad 1:16 koonust, on nende keermeprofiilid erinevad ja võivad põhjustada lekkeid, lõhenemist ja koostetõrkeid.

Millised BSPT üksikasjad peaksid sisalduma pakkumises?

Loetlege reguleeriv standard, keerme suurus, materjali klass, tolerantsi või gabariidi kriteeriumid, pinnatöötlus, pakend ja nõutavad survekatsed.

Kuidas saavad ostjad vähendada BSPT lekke ja tagastamise riski?

Nõuda saadetise eelkontrolli-aruandeid, heakskiidetud keermemõõtureid, täpseid rõhu-katsekriteeriume ja kaitsvaid keermekatteid või individuaalset pakendit.

Miks on pakend BSPT komponentide jaoks oluline?

Täppisniidid võivad transportimisel kahjustada saada. Tihenduspindade kaitsmiseks ja paigaldamise tagasilükkamise vähendamiseks kasutage keermekatteid või blisterpakendeid.
